[Radio] 5バンド複合ループアンテナ

2008年07月30日 20時 更新

Kpi5CL at QN00BH

14MHz 18MHz 21MHz 24MHz 28MHz の 5バンドで使用可能な 複合ループアンテナを製作した。

写真を見て「どこかで見たような・・」と、思った方、そう、これは以前地デジの自作アンテナネタでちょっと紹介したもののHFハイバンド版である。・・てゆうか、設計はこちらの方が先。地デジ版の方がこの複合ループのUHF-TVバンド版なのだ。

JA7KPI/7のHFハイバンド用(マルチバンド)アンテナといえば、ダブル逆Lだった。ダブル逆Lは18MHz以外のバンドではアンテナチューナに頼らざるを得ない。
しかし、この複合ループの設計コンセプトは、「アンテナチューナもトラップも無しで5バンドにQRVできる」ことなのであった。

Kpi5CL JA7KPI's Multiband (5band) Coupled Loop Antenna

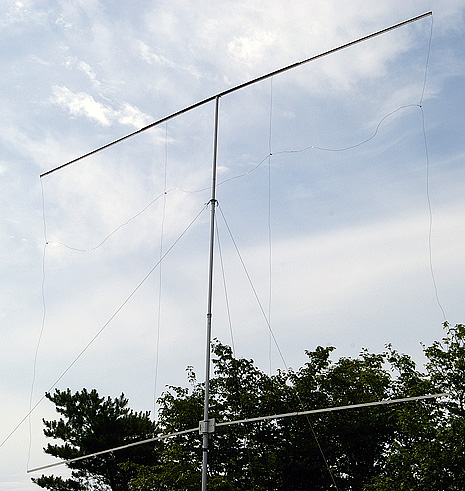

さて、このループアンテナは、横7.68m×縦4.55mという長方形タイプ。左の写真を見ればお判りかと思うが、ループの中にさらにループがある。中のループは、横2.04m×縦3.43m。つまり複合ループ*1である。

詳しい寸法は、データファイルを見ていただくとして、上下のエレメントの材質は、アルミのLアングル。これは昔作った14MHz用Hヘンテナのパーツだったもの。3cm+3cmのものと、3cm+1.5cmのものを継ぎ足している。14MHz用デルタループのときは1本だけだったが、今回は晴れて2本とも使うことができた。*2*3

給電は、もちろん下のエレメントの中央から。ここはポリエチレンの「まな板」を流用して絶縁クロスマウントとしている。給電点のギャップは1cm。このまな板は、100円Shopで買ってきた物で、HF用としては厚みと強度がイマイチなのがちょっと不安。

また、タテとヨコのワイヤは、よくある1.6φの裸銅線。タテの4.55mの線4本の上端から1.12mのところに陸軍端子をハンダづけし、これでヨコのワイヤを固定するという仕組みである。
写真はテンションが低くなっていて、ワイヤがフニャフニャになっているけど、SWRが不安定になるなどということはなかった。(たぶんね ^^;)

ちなみに、このヨコのワイヤがもし無ければ、構造も見た目もスッキリするのだが、シミュレーションの計算では、周波数特性的にはかなり悪化してしまうことになるため、設計からは外せなかった。

なお、本アンテナの給電は、450Ω→50Ωのインピーダンス変換+バランを介して行っている。このバランの特性については、2.7kΩのカーボン抵抗6本を並列にしたもの(=450Ω)とアンテナアナライザにより、1.8〜50MHz帯で SWR<1.2 であることを確認してある。

というわけで、気になるSWR特性は、以下のとおりである。

Freq.SWR simulSWR realFreq.SWR simulSWR real
14.051.822.024.901.811.8
14.341.691.824.961.791.8
18.081.321.028.051.681.3
18.131.321.028.501.791.5
21.051.931.629.001.951.6
21.402.021.729.502.161.7

MMANAによるシミュレーション値と微妙に異なっているが、傾向としては同一だ。SWRが2近いバンドもあるが、そこは笑って許して(^_^;)。

実は、もっと複合化することで、周波数特性が改善されることは解っている。しかし、実際に製作し、組立、設置することを考えると構造は単純である方が良い。まして、今回のアンテナは移動用という位置づけである。

この表に掲載した以外では、50MHzで実測SWR=3、52〜53MHzで2、また、10MHzでは、SWR>3なのだが Rig内蔵のATUでチューン可、さらに7MHzも内蔵ATUでチューン可でQRV可能なことが判った。つまり、5バンドどころか8バンドOKなアンテナだったのである。ただし、1.9MHzと3.5MHzでは内蔵ATUではチューンがとれなかった。

7/21 追記 設計外のバンド(14〜28以外のSWRが高いバンド)では、連続して送信するとバランがかなり発熱するので要注意。最悪 焼損。下の記述 及び 7/19 の追試記事7/26 の追試記事を参照のこと。

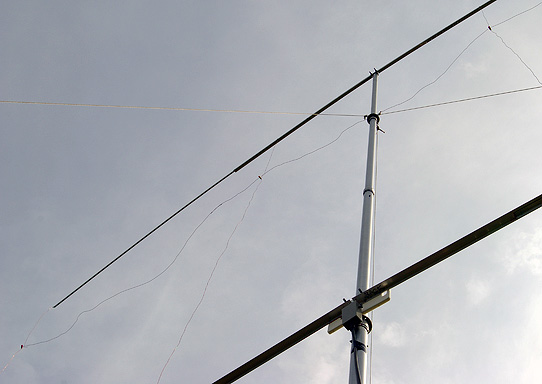

下から見た Kpi5CL 四角い箱がインピーダンス変換トランス+バラン

本アンテナは、金曜日の夜から製作に入り、他のことをやりながらウダウダと作業を続けた。

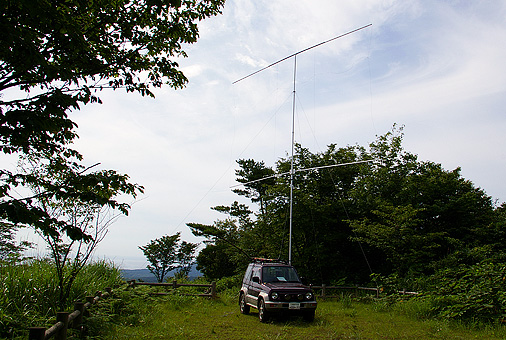

日曜日の朝にほぼ完成したものの、自宅では全体を組み立てることができないため、八峰町高峰山 04008I/QN00BHに移動して最終組立を行い、SWRを計測。

SWR特性的には、ほぼMMANAによるシミュレーションのとおりなのに気をよくして、24MHz/CWでCQを出したのだが、国内CONDXはイマイチであった。しかし、しつこくCQを出し続けるうちにCONDXも持ち直したようで、そこそこ呼ばれることができた。

リクエストに応じて28MHzに上がると、CONDXも付いてきてくれたようで、大オープンを期待していた。
ところが、送信途中で突然SWRが上昇し、元に戻らなくなってしまった。このため、急きょQRTとなってしまったのである。

案の定、450Ω→50Ωのインピーダンス変換トランス+バランの巻線の被覆が一部溶けてショートしてしまっていた。このトランスは、トロイダルコアを3個*4使用しているが、そのうちのひとつだけが溶けている。

そして、よくよく巻線を見ると、溶けたヤツは、他のふたつよりも巻線のよじり具合が明らかに足りないのだ。これがコア発熱の原因か??*5 この件については、再度トランスを巻き直して再挑戦してみたい。巻線もテフロンとか高いヤツを使った方が良いかな??

しかし、このアンテナ、やはりデカい。組立は難しくはないが、Lアングル6本つないで、ワイヤ5本張って・・となると、お手軽とは言えんかも。むしろ、単なる移動用じゃないコンテスト用とか、あるいは固定用として見た方が良いような気もしているが、どんなもんでしょ。(^^;)

MMANA data file
Kpi5CL.maa ←適当にお使いください。*6

*1 複合ループ = Complex Loop だと思ってたら、実は Coupled Loop が正解みたい。

*2 そんなこと、どーでもいい・・と思ってるヒトはゴマンといるぞ。

*3 そんなにいるわけねーよ。(^^;)

*4 もちろん、コアの材質、巻線の材料は3個とも同じ。

*5 無関係? 出力450Ωなので、伝送線路は150Ωであり、よじりすぎない方が良いみたい。

*6 当初、アンテナの名前を"K5CL"にしようと思ったら、K5CLというコールサイン(局)が実在していたため変更することにした。

Tada/JA7KPI : 2008年07月13日(日)
