居間で昼飯喰ってたら TVの映像が突然切れ、

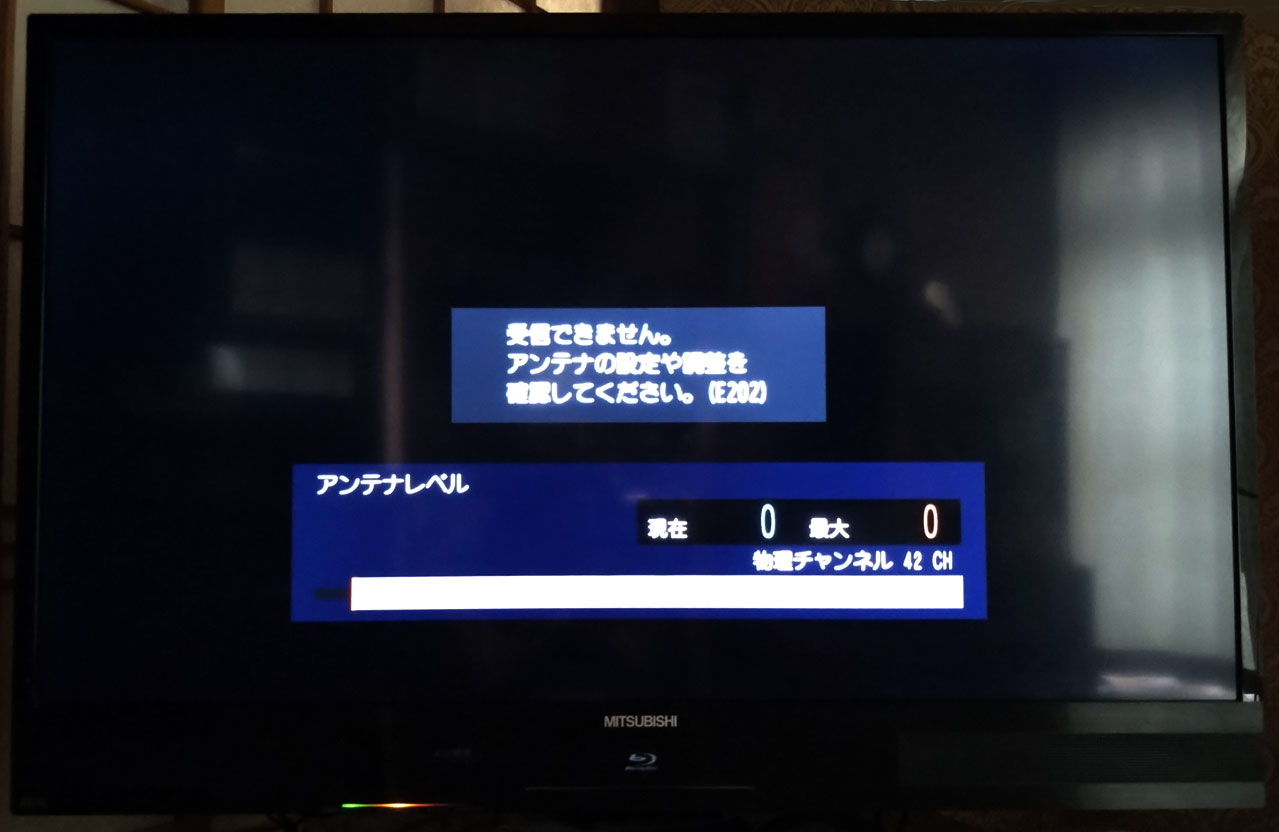

受信できません。アンテナの設定や調整を確認してください・・とメッセージが出た。

別の部屋のTVで確認すると ちゃんと映っている。実は こちらのTVのアンテナは居間のTVとは違う別アンテナなのだ。

てぇことは、送信側の問題ではない。やはりアンテナ系統に何らかのトラブルが発生したということになる。

とりあえず 屋根に上がってみた。

アンテナは ちゃんと中継局方向を向いて立っている。給電ケーブルにも特に変わった様子は見られない。

屋根から居間に戻ると、あれっ!? なんかしゃべってる! 映像が復活していたのだ。なんだ 一時の気の迷いだったのか・・
と 思ったら、TVの映像は突如ブロック・ノイズと化し、再びブラック・アウトしてしまったのだった。

もう・・ 何なんだよ! と 再度 屋根に上がる。

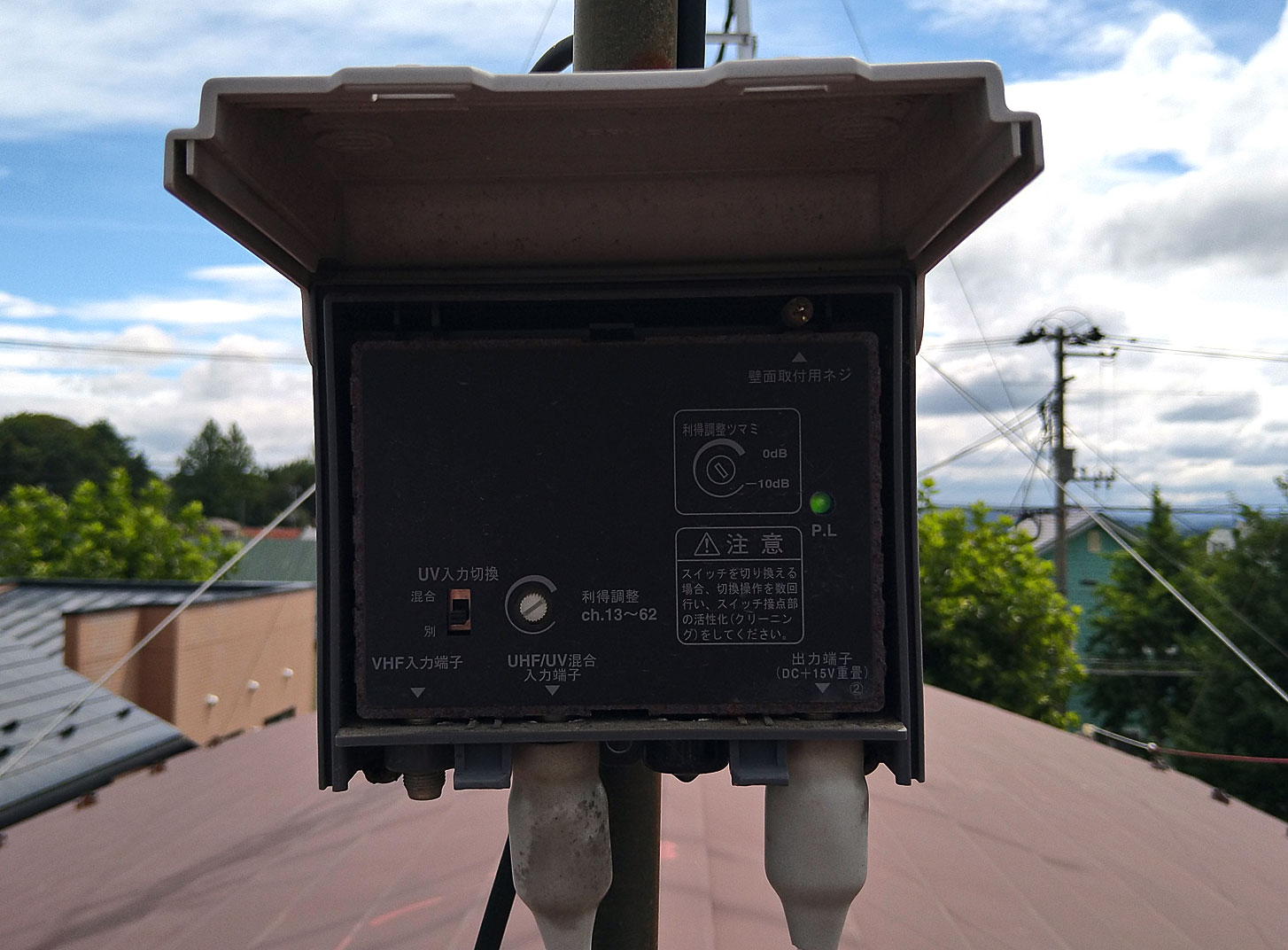

まず 怪しいのはアンテナ直下にある 受信ブースターだ。中身を開けてみると P.L.(パイロット・ランプ)が点灯していない。

てぇことは、給電ケーブルに重畳しているはずの直流電圧が届いていない・・つまり ケーブルがどこかで断線している可能性が高いのである。

居間に戻り、受信ブースターの電源供給ユニットの入力端子電圧を測ると 20Vくらい出ている。ちょっと高いような気もするが、ケーブル長による電圧降下もあるだろうから これは まぁ いいだろう。

すると、やはり ケーブルがどこかで断線しているわけか。しかし、その箇所はどこなのか・・ このケーブル、壁の中を通って二階へ上がり、屋根裏から出て屋根の上へと続いている。壁の中で切れているとしたら アウトかも。

三度 屋根に上がる。念のため受信ブースターの根元のケーブルを外して 電圧をチェックすると、なんと 1.8Vかかっている。なんで?
気を取り直して もう一回測ると 今度は 3V!? ・・これは ケーブルのどこかで接触不良になっているのか??

そういえば、最初に屋根に上がったとき、いちおうケーブルも触ってみた。それで 一時的に治って 映像が出たのかもしれない。

てぇことは、ケーブルの断線箇所は 屋根の上に出ている部分 という可能性が高いのではないか?

それで、思い切って 屋根裏から屋根へ抜けたところでケーブルを切ってみた。
すると、ビンゴ! その箇所までは ちゃんと電圧が来ているではあーりませんか。

つまり、そこからブースターまでのケーブルを交換すればいいわけだ。幸い 無線用の別アンテナで使うつもりで 4C-FB 10mは用意してある。ただし、F型接栓は無いのでホームセンタで買ってこなければ。・・日没まで あと1時間。

外気温は 28度くらいと あまり高くはなかったが、屋根の上で直射日光にさらされるのは ちょっとこたえる。

しかしまぁ ケーブル交換作業は順調に進捗し、居間に戻って受信ブースターの電源ONしたら・・
やった! TV映った・・ おつかれさまでした＞自分。

さて、交換したケーブルの長さは 5.22mだった。断線箇所はどこなのか・・

受信ブースターの根元方向から NanoVNAで測ってみたら、インピーダンス最小が 11.56MHz、最大が 23.88MHzだった。最小が 1/4波長、最大が 1/2波長とすると、4.18m～4.32mくらいのところで切れている可能性がある。

で、その辺の外被と編線を剥いてみたら・・ な なんと 4.185mの箇所で切れていたのだ。ホントかよ!? ってな感じだったが 本当である。

屋根裏から屋根の上に出て 1mほどのところで 雪止め沿いに 90度曲がる箇所だ。

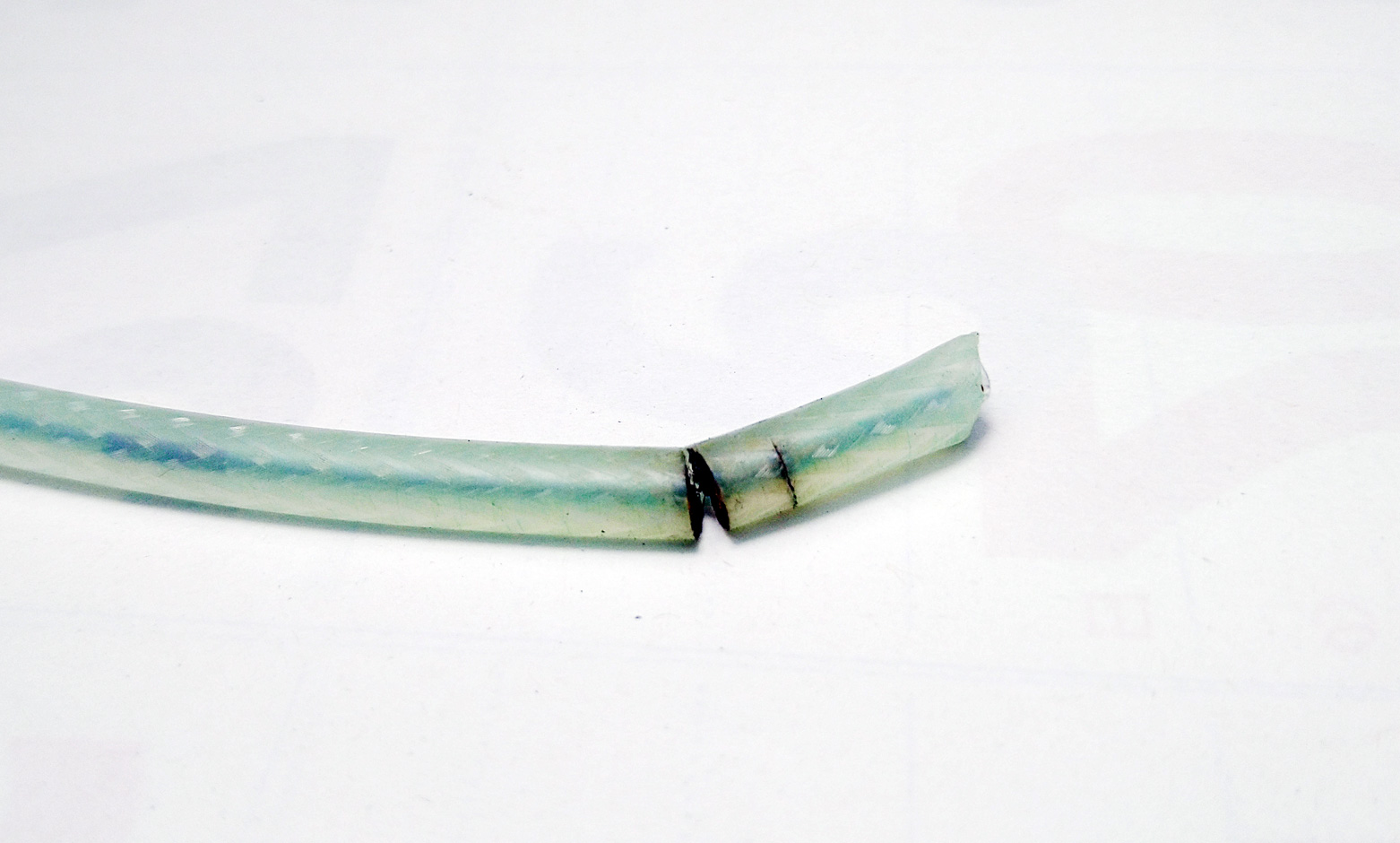

目視では外被の傷等は判別できなかったが、雪害や風雨、そして紫外線にさらされて外被はカチカチに固まっていた。目に見えないヒビ割れができて 雨水が浸入し、そこから腐食が進行して断裂に至ったのだろう。芯線だけ見れば一発で判るのにね・・

ちなみに、このケーブルは Y社の 5C-2Vである。そう、そうとう古い。もしかしたら 1970年代末からウチの屋根に上がっていたものかもしれない。

おつかれさまでした・・
